En el desarrollo de proyectos industriales, de infraestructura, energía, minería, Oil & Gas, así como en arquitectura, ingeniería y construcción, la necesidad de contar con información verificada del entorno físico es cada vez más relevante. La Fotografía Digital técnica, que incluye tanto imágenes fijas como video, enmarcada dentro de los métodos de Captura de la Realidad, permite generar documentación visual precisa, georreferenciada y trazable del estado actual de cualquier activo o sitio de intervención.
Este enfoque no se limita a capturar imágenes estéticas, sino que incorpora tecnologías geomáticas que convierten tanto fotografías como secuencias en video en datos útiles para la toma de decisiones, planificación, diagnóstico técnico, inspección remota y gestión de activos.
La fotografía digital (imagen y video) se estructura en tres grandes líneas tecnológicas: fotografía aérea, fotogrametría digital y fotografía 360°. Cada una responde a necesidades operativas específicas del sector y aporta ventajas técnicas diferenciadas a lo largo del ciclo de vida del proyecto.
Implementar fotografía y video técnico digital permite mejorar los procesos de documentación, inspección y comunicación visual en sectores como la industria AEC (Arquitectura, Ingeniería y Construcción), Oil & Gas, minería, energía, manufactura, logística industrial, entre otras.
Entre sus principales beneficios se encuentran:
• Reducir incertidumbre técnica en la etapa de diseño mediante visualización detallada del sitio a intervenir.
• Optimizar el levantamiento de condiciones existentes con menor inversión de tiempo y personal.
• Mejorar la trazabilidad documental en obra y en fases de mantenimiento.
• Facilitar la comunicación técnica entre disciplinas, vinculando imágenes a planos, modelos y cronogramas.
• Apoyar inspecciones y auditorías remotas, evitando desplazamientos innecesarios.
Estas soluciones visuales no reemplazan a las tecnologías de escaneo como LiDAR o GeoRadar, pero sí las complementan eficazmente al proporcionar una capa visual clara, contextual y actualizada del entorno físico, tanto en imagen fija como en video.
La Fotografía y el Video Aéreo permiten adquirir imágenes del entorno desde drones o aeronaves tripuladas equipadas con cámaras fotogramétricas o sistemas de video de alta resolución. Estas capturas se realizan con precisión centimétrica y pueden procesarse para generar ortomosaicos, nubes de puntos, mapas de vegetación, modelos digitales del terreno, y videos técnicos que documentan condiciones en tiempo real.
Este tipo de documentación es particularmente útil en:
Proyectos de infraestructura lineal (carreteras, líneas de transmisión, ductos).
Monitoreo de avance en obras a gran escala.
Inspecciones técnicas y control de obra desde el aire.
Documentación de zonas de difícil acceso o con restricciones físicas.
Estudios de impacto ambiental, ordenamiento territorial o catastro.
La Fotogrametría Digital transforma conjuntos de imágenes superpuestas en representaciones tridimensionales del entorno mediante técnicas de correlación de puntos, estereoscopía y triangulación. Los resultados incluyen:
Nubes de puntos densas
Modelos tridimensionales
Ortofotos métricas
Curvas de nivel, análisis altimétrico y volumetrías
Esta técnica resulta ideal para levantamientos topográficos detallados, inspección de estructuras existentes, análisis de deformaciones, conservación de patrimonio y documentación visual de zonas urbanas con alta densidad de elementos.
Su precisión permite utilizar los resultados como base para modelado BIM en entornos complejos, sin necesidad de recurrir exclusivamente a escáneres láser.

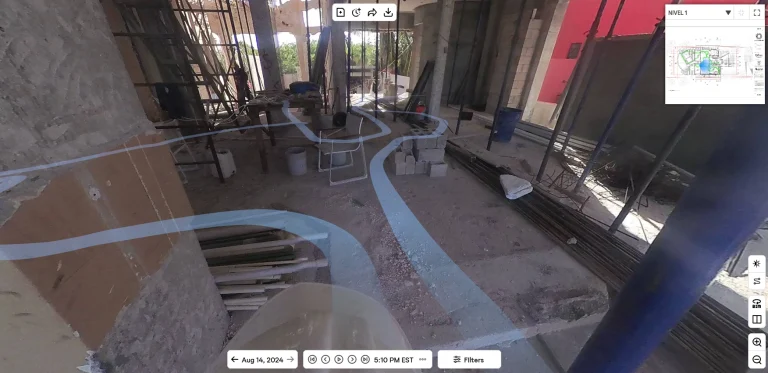

La Fotografía 360° o esférica ofrece una visualización completa del entorno desde un solo punto, generando imágenes envolventes que permiten realizar recorridos virtuales interactivos. Esta tecnología permite:
Inspeccionar el estado de obra de manera remota y en tiempo real
Documentar la evolución de los espacios con evidencia visual permanente
Asociar imágenes a planos, modelos 3D o cronogramas de obra
Garantizar trazabilidad visual para supervisión, entrega o auditorías
Su aplicación es clave en edificaciones interiores, plantas industriales, túneles, obras lineales y espacios reducidos, donde el acceso físico continuo resulta limitado o costoso.
Plataformas como Oculo, permiten integrar estas imágenes en entornos colaborativos, mejorando la coordinación entre contratistas, diseñadores, supervisores y clientes.
Uno de los principales valores de la fotografía digital técnica es su compatibilidad con procesos digitales existentes, como:
Coordinación BIM (Building Information Modeling)
Sistemas CDE para coordinación y gestión documental
Metodologías LEAN y de control de calidad
Al integrarse con otras tecnologías como LiDAR terrestre/aéreo, escaneo ultrasónico, GeoRadar o cámaras multiespectrales, se potencia su alcance, permitiendo una documentación visual multifuente, más precisa y rica en datos.
La fotografía digital técnica, en formato de imagen fija o video, ya no es un recurso secundario en los proyectos de construcción, infraestructura, industria, minería, energía, transporte, catastro y planificación urbana, entre otros.
Actualmente, es una herramienta esencial para documentar el entorno físico con evidencia visual trazable, georreferenciada y útil para inspección, análisis y toma de decisiones técnicas. Su implementación aporta beneficios concretos a lo largo del ciclo de vida de un proyecto:
Estas tecnologías visuales aportan agilidad, trazabilidad y claridad en todas las etapas del proyecto, fortaleciendo los procesos de diseño, construcción, operación y mantenimiento.
En AEC Technology, división de C&C Consulting Construction Group, contamos con equipos especializados en fotografía digital técnica para documentación visual operativa, tanto en imagen fija como en video, desde plataformas aéreas, fijas y móviles. Integramos cámaras fotogramétricas, ópticas de alta resolución y dispositivos 360° con flujos de trabajo compatibles con BIM, GIS y plataformas colaborativas (CDE), para entregar evidencia visual georreferenciada, trazable y útil para análisis, inspección y toma de decisiones en proyectos complejos.
¿Necesita documentación visual precisa para respaldar decisiones técnicas o monitorear sus activos?
En AEC Technology le ayudamos a capturar el estado real de su entorno con fotografía técnica aplicada y visión operativa.
Contáctenos y exploremos juntos cómo la fotografía digital puede optimizar sus procesos y generar valor en cada etapa del ciclo de vida de su proyecto.
Escríbenos a info@aec.technology
Visítanos en www.aec.technology
+52 33 1587 6661
Aunque los sistemas RTK o PPK mejoran significativamente la precisión y reducen la necesidad de puntos de control, es posible obtener resultados confiables sin ellos, siempre que se sigan buenas prácticas. Para lograrlo, es clave emplear puntos de control terrestre (GCPs) bien distribuidos y claramente visibles en las imágenes. Estos puntos permiten ajustar con precisión el modelo generado en el proceso de fotogrametría.
Además, es importante garantizar un alto solape entre imágenes (mínimo 80 %), usar cámaras calibradas y mantener un buen control sobre la altitud de vuelo y la geometría del levantamiento. Si bien la precisión absoluta sin RTK/PPK puede variar, especialmente en altura (Z), un flujo metodológico sólido puede ofrecer una precisión de varios centímetros en XY, y decenas de centímetros en Z, dependiendo de los GCPs utilizados.
En resumen, si no cuentas con RTK o PPK, puedes seguir logrando resultados precisos si implementas una estrategia adecuada de GCPs y cuidas la planificación del vuelo y el procesamiento fotogramétrico.
La cantidad de imágenes necesarias depende del GSD (Ground Sampling Distance) deseado, la altitud de vuelo, el sensor y las condiciones de iluminación. Para vuelos a baja altitud, se estima que se requieren entre 80 y 120 imágenes por hectárea, con solape frontal mínimo del 80 % y lateral del 70 % para asegurar una reconstrucción precisa y continua.
No obstante, no basta con la cantidad: la calidad y planificación del vuelo también son claves. Las imágenes deben capturarse con buena luz, ángulos consistentes y trayectoria controlada (idealmente automatizada), de modo que el software de fotogrametría pueda ortorrectificarlas adecuadamente, corrigiendo perspectiva, inclinación y distorsiones ópticas.
Esto garantiza que el ortomosaico final no solo sea visualmente claro, sino también geométricamente confiable, permitiendo realizar mediciones, inspecciones o comparaciones con precisión topográfica.
No del todo. Aunque la fotogrametría es adecuada para entornos con geometría simple, superficies bien iluminadas y poca vegetación, no puede igualar la precisión ni la capacidad de penetración del LiDAR en condiciones complejas.
El LiDAR utiliza impulsos láser que generan directamente una nube de puntos 3D de alta precisión, incluso en zonas con vegetación densa, baja textura o condiciones de poca luz. En cambio, la fotogrametría depende de la calidad de las imágenes, del solape, de la iluminación ambiental y de la textura visible para reconstruir el modelo mediante triangulación.
Para aplicaciones que requieren medición precisa del terreno bajo cobertura vegetal, monitoreo ambiental, arqueología o modelado volumétrico con exactitud milimétrica, el LiDAR es insustituible.
Sin embargo, en proyectos donde se busca obtener modelos visualmente ricos, con texturas reales y a menor costo (como inspección de fachadas o modelado arquitectónico básico), la fotogrametría puede ser una excelente alternativa o complemento.
En muchos casos, lo ideal es combinar ambas tecnologías para aprovechar la densidad y precisión del LiDAR con la riqueza visual de la fotogrametría.
Sí. La fotogrametría es una herramienta ampliamente utilizada para generar modelos 3D que sirven como base visual y contextual en gemelos digitales industriales. Capturando imágenes aéreas o terrestres con drones o cámaras fijas, y procesándolas con software especializado, es posible construir representaciones tridimensionales detalladas de activos como fachadas, techos, estructuras industriales, o instalaciones urbanas.
Estos modelos, generados a partir de mallas o nubes de puntos densas, pueden integrarse en plataformas BIM o GIS, permitiendo la inspección remota, el mantenimiento predictivo, la documentación patrimonial o el análisis estructural. Aunque su precisión geométrica es menor que la del escaneo láser LiDAR —especialmente en entornos con vegetación densa, texturas pobres o donde se requiere alta exactitud dimensional—, la fotogrametría ofrece una solución más accesible, visualmente rica y suficiente para múltiples aplicaciones industriales.
Para obtener resultados de calidad, es fundamental asegurar una buena planificación de vuelo, cobertura total del activo desde varios ángulos, imágenes de alta resolución y procesamiento riguroso. En muchos proyectos, se puede combinar con otras tecnologías para complementar precisión y realismo visual.
Depende del sistema y del uso que se le dé. Las cámaras 360° básicas generan imágenes esféricas interactivas —también llamadas photo spheres o panorámicas completas— que permiten visualizar un entorno desde todos los ángulos, pero no contienen geometría 3D por sí solas.
Sin embargo, cuando estas imágenes se capturan con planificación adecuada (controlando ángulos, superposición y resolución), y se procesan en plataformas avanzadas de captura de realidad, pueden convertirse en modelos 3D navegables y parcialmente medibles.
Herramientas de gestión de obra y documentación de activos permiten integrar las fotos 360° con planos, recorridos temporales y BIM, facilitando inspección visual, anotaciones, mediciones en pantalla y seguimiento de avances. Aunque este tipo de 3D no es geométricamente preciso como un modelo LiDAR o fotogramétrico, su valor está en el contexto visual, trazabilidad y colaboración remota.
En resumen, una fotografía 360° por sí sola no genera datos 3D, pero puede formar parte de un entorno 3D funcional cuando se integra con software especializado.
Depende del sistema y del uso que se le dé. Las cámaras 360° básicas generan imágenes esféricas interactivas —también llamadas photo spheres o panorámicas completas— que permiten visualizar un entorno desde todos los ángulos, pero no contienen geometría 3D por sí solas.
Sin embargo, cuando estas imágenes se capturan con planificación adecuada (controlando ángulos, superposición y resolución), y se procesan en plataformas avanzadas de captura de realidad, pueden convertirse en modelos 3D navegables y parcialmente medibles.
Herramientas de gestión de obra y documentación de activos permiten integrar las fotos 360° con planos, recorridos temporales y BIM, facilitando inspección visual, anotaciones, mediciones en pantalla y seguimiento de avances. Aunque este tipo de 3D no es geométricamente preciso como un modelo LiDAR o fotogramétrico, su valor está en el contexto visual, trazabilidad y colaboración remota.
En resumen, una fotografía 360° por sí sola no genera datos 3D, pero puede formar parte de un entorno 3D funcional cuando se integra con software especializado.
Ambas tecnologías permiten al usuario explorar el entorno en todas las direcciones, pero tienen usos distintos.
La fotografía 360° ofrece mayor resolución y detalle estático, por lo que se utiliza en puntos clave de documentación, como capturas específicas de avance, registro de espacios antes/después o comparación con modelos BIM. Su valor está en la claridad visual y precisión en momentos puntuales.
En cambio, el video 360° permite capturar recorridos continuos y escenas dinámicas. Es ideal para inspección evolutiva, monitoreo multitemporal, narrativas inmersivas o simulaciones de uso. El usuario puede explorar libremente el entorno durante todo el metraje, generando una experiencia más interactiva y emocional.
Ambos formatos pueden integrarse en herramientas de documentación técnica, recorridos virtuales o cronogramas visuales, y resultan especialmente útiles para comunicación interna, marketing inmersivo y documentación de obra.
La fotografía 360° permite generar una variedad de entregables técnicos y visuales útiles para la documentación, el monitoreo y la comunicación en proyectos de construcción. Entre los principales entregables se incluyen:
Todos estos entregables pueden compartirse con equipos técnicos, clientes o inversionistas sin necesidad de visitas presenciales, mejorando la trazabilidad, la eficiencia y la toma de decisiones en obra.
Sí. La fotografía 360° puede integrarse de forma efectiva en entornos de trabajo colaborativo, tanto en modelos BIM como en plataformas CDE (Entornos Comunes de Datos), permitiendo enriquecer la trazabilidad visual del proyecto.
Es posible vincular las imágenes 360° a planos de planta, cronogramas o elementos específicos del modelo BIM, facilitando la navegación espacial, la verificación en campo y la gestión de incidencias desde un entorno centralizado.
Además, los recorridos virtuales 360° pueden asociarse a contenedores de información dentro del flujo de trabajo del CDE, permitiendo su consulta en distintas fases del ciclo de vida del activo, ya sea como documentación de obra, evidencia visual para cierre de proyecto, o soporte para operación y mantenimiento.
Los formatos típicos incluyen imágenes esféricas (JPG equirectangular) enlazadas a planos PDF, modelos 3D en OBJ o DAE, y registros de incidencias o marcadores vinculados a coordenadas espaciales del modelo. Todo esto puede visualizarse y gestionarse de forma remota, reduciendo visitas al sitio, mejorando la coordinación entre disciplinas y facilitando la toma de decisiones.
La fotografía aérea técnica se utiliza para documentar visualmente el estado de un sitio o activo desde el aire, priorizando la calidad visual, el encuadre y el contexto operativo. No requiere procesamiento geomático posterior y es útil para inspección visual, monitoreo de avance, seguridad, seguimiento documental o marketing técnico.
En cambio, la fotogrametría aérea implica la captura sistemática de imágenes con alto solape, cámara calibrada y parámetros de vuelo controlados, con el fin de reconstruir modelos 3D, ortomosaicos o nubes de puntos. Tiene un objetivo métrico y requiere procesamiento posterior con software especializado.
Los principales entregables incluyen:
Estos entregables pueden integrarse en reportes ejecutivos, inspecciones visuales remotas, informes de avance o materiales comerciales.
El uso de drones mejora la seguridad al evitar que el personal acceda a zonas elevadas, inestables o peligrosas. Permite inspeccionar techos, estructuras, líneas eléctricas, ductos y áreas remotas sin detener operaciones ni requerir grúas o andamios.
Además, reduce tiempos de inspección, optimiza recursos y genera evidencia visual geoetiquetada que puede integrarse a reportes técnicos, cronogramas o plataformas BIM. Las imágenes y videos se almacenan, comparten y consultan fácilmente, facilitando auditorías, seguimiento multitemporal y toma de decisiones remota.
