Biblioteca Iberoamericana

En este proyecto, se realizó un levantamiento de nubes de puntos mediante escáner láser terrestre, complementado con el desarrollo de modelos BIM y la generación de planos As-Built para una biblioteca antigua.

Gracias a este trabajo, se obtuvo una documentación precisa y detallada que facilitó la planificación y la ejecución de las reformas necesarias para su remodelación, asegurando decisiones mejor fundamentadas y una gestión más eficiente.

  • Cliente:

UDG Universidad de Guadalajara

  • Ubicación:

Guadalajara, México

  • Año:

2019

Icono azul que muestra una gran cámara sobre un pedestal y un dron sobrevolando montañas, árboles y edificios

CAPTURA DE LA REALIDAD

Dibujo lineal azul de un monitor de ordenador que muestra un cubo 3D y elementos de interfaz, todo ello dentro de un borde circular

MODELOS DIGITALES

Un icono gris y estilizado de un escáner láser dentro de un círculo, con formas geométricas y elementos de diseño simétricos

ESCANEO LÁSER TERRESTRE

El escaneo láser terrestre capturó millones de puntos con alta precisión, generando una nube de puntos detallada que documentó las condiciones actuales de la biblioteca.

Gracias a esta información, fue posible registrar con exactitud las características arquitectónicas y estructurales del inmueble, proporcionando una base confiable para la planificación y el desarrollo de sus procesos de remodelación.

CAPTURA_DE_LA_REALIDAD_BIBLIOTECA_IBEROAMERICANA_AEC_TECHNOLOGY (2)
CAPTURA_DE_LA_REALIDAD_BIBLIOTECA_IBEROAMERICANA_AEC_TECHNOLOGY (3)
CAPTURA_DE_LA_REALIDAD_BIBLIOTECA_IBEROAMERICANA_AEC_TECHNOLOGY (4)
CAPTURA_DE_LA_REALIDAD_BIBLIOTECA_IBEROAMERICANA_AEC_TECHNOLOGY (5)
CAPTURA_DE_LA_REALIDAD_BIBLIOTECA_IBEROAMERICANA_AEC_TECHNOLOGY (6)
CAPTURA_DE_LA_REALIDAD_BIBLIOTECA_IBEROAMERICANA_AEC_TECHNOLOGY (7)
CAPTURA_DE_LA_REALIDAD_BIBLIOTECA_IBEROAMERICANA_AEC_TECHNOLOGY (8)
Nube de puntos en 3D de la Biblioteca Iberoamericana, que muestra sus cúpulas ornamentadas, columnas y balaustradas desde una perspectiva angular sobre un fondo gris liso.
Nube de puntos de la Biblioteca Iberoamericana, con altos techos abovedados, estanterías alineadas en las paredes, mesas de estudio y personas leyendo o trabajando por todo el vibrante espacio.

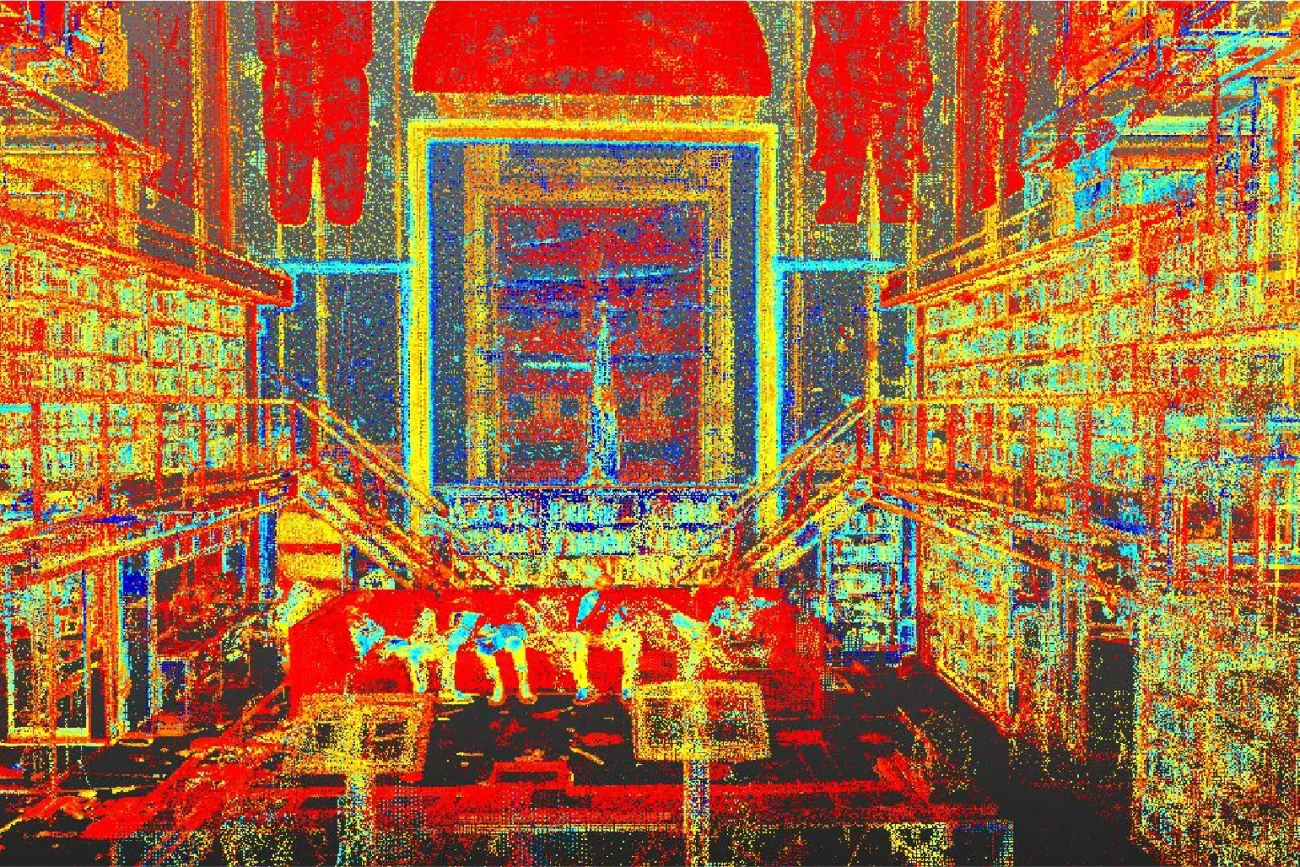

Nube de puntos del grandioso interior de la Biblioteca Iberoamericana, con dos pisos de estanterías, escaleras centrales y un techo alto y detallado, todo ello representado en vibrantes tonos rojos, amarillos y azules.

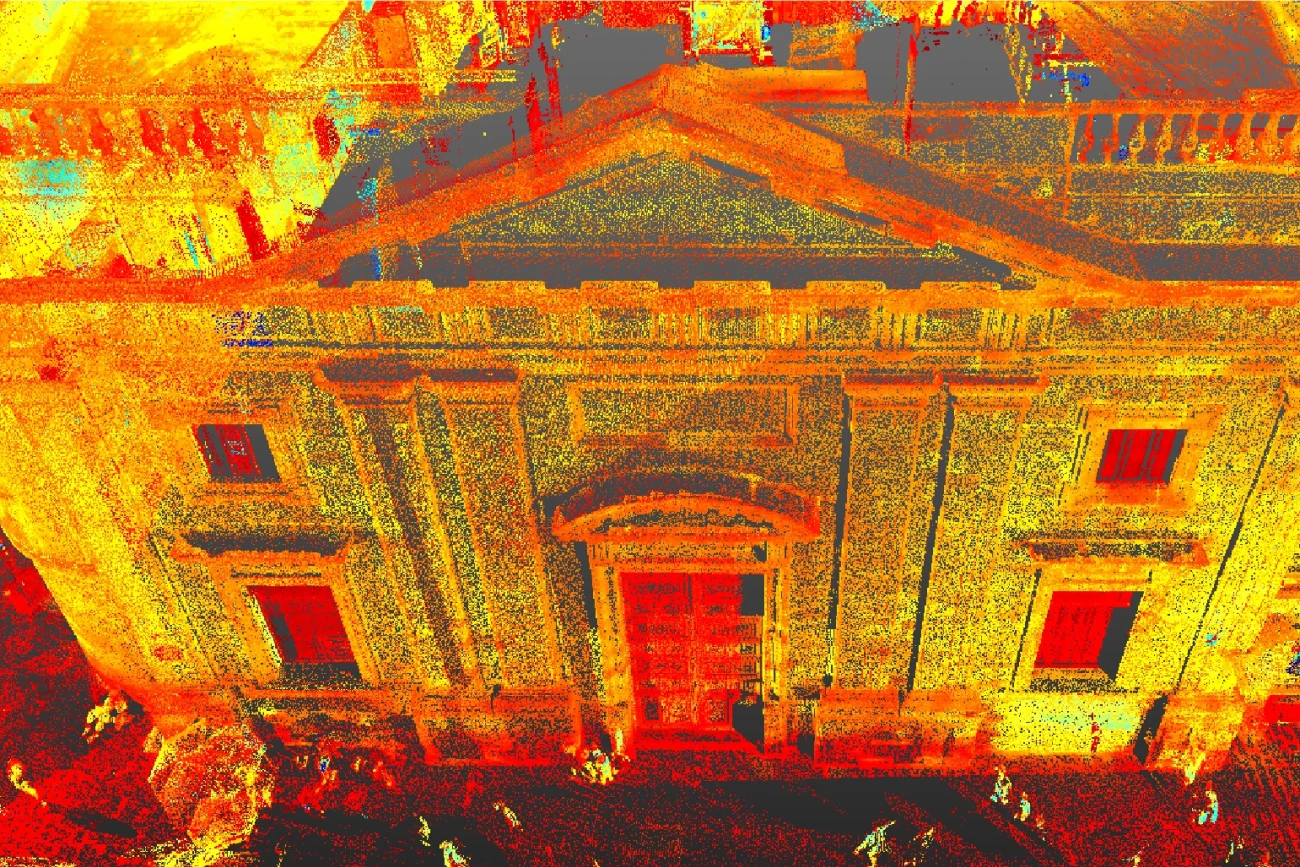

Nube de puntos 3D de la Biblioteca Iberoamericana, un edificio de estilo clásico con columnas, ventanas arqueadas y un frontón triangular; vibrantes puntos rojos, amarillos y verdes resaltan las características arquitectónicas y las personas que se encuentran debajo.

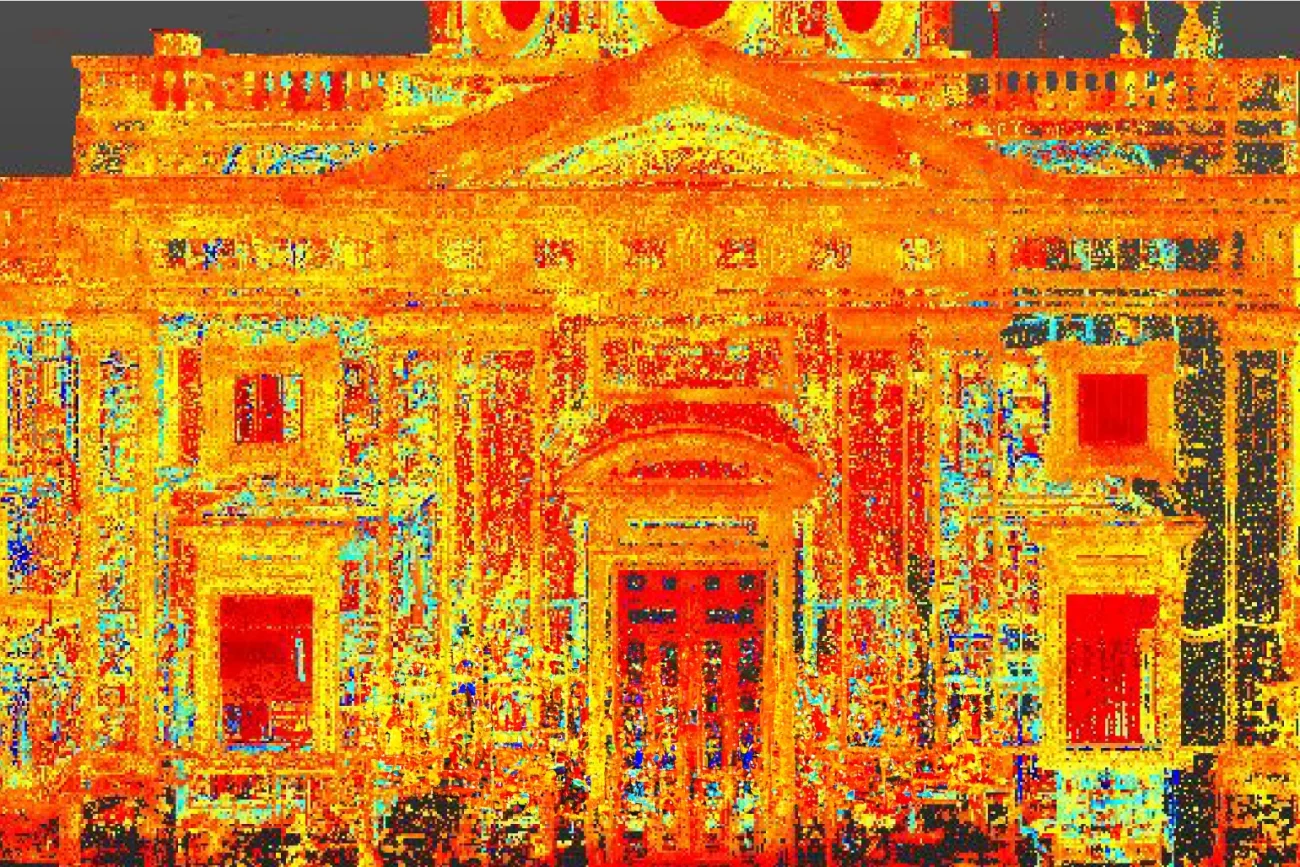

Nube de puntos de la fachada clásica de la Biblioteca Iberoamericana, con vibrantes puntos rojos, amarillos y azules que perfilan detalles arquitectónicos como columnas, ventanas y un frontón triangular.

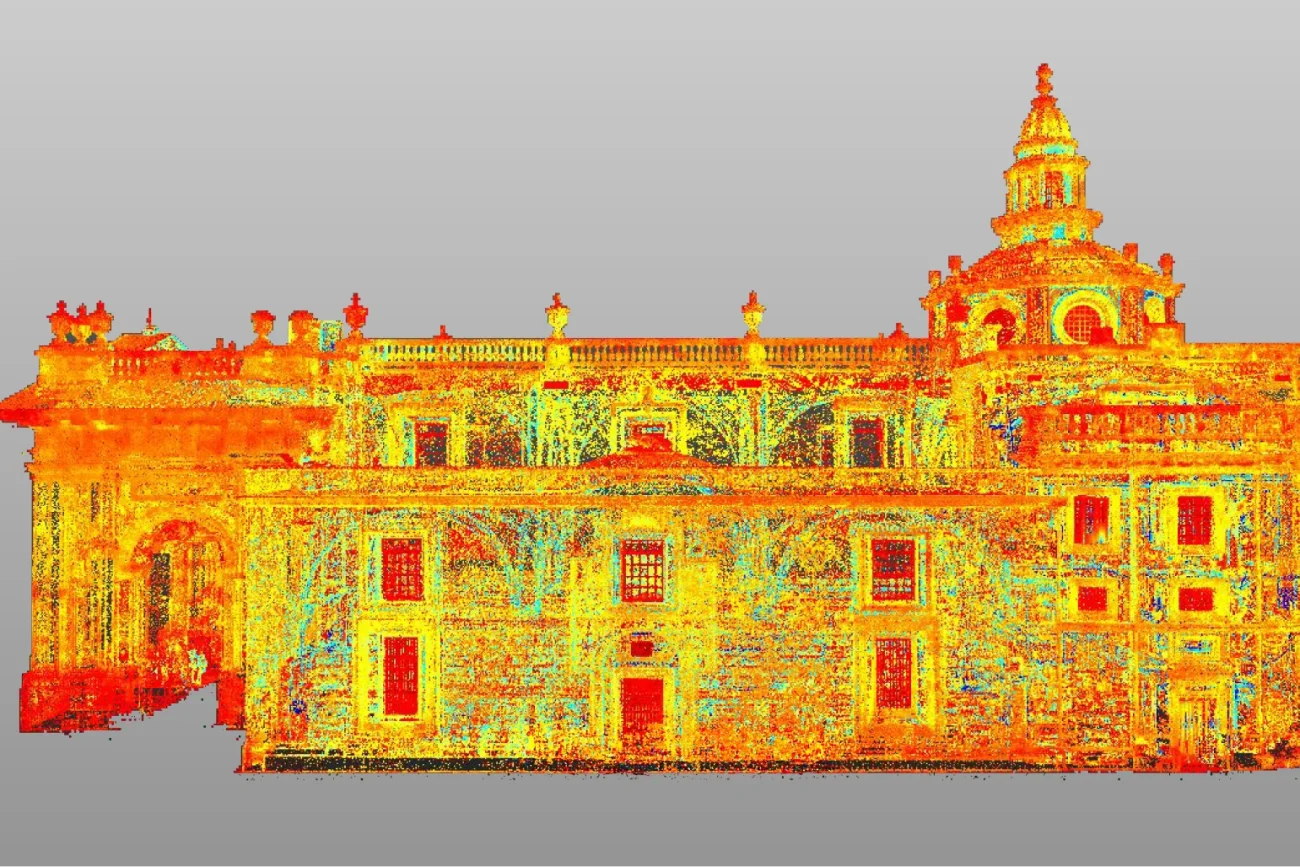

Nube de puntos digital de la Biblioteca Iberoamericana, con puntos rojos, amarillos, azules y verdes que resaltan los detalles arquitectónicos sobre un fondo gris.

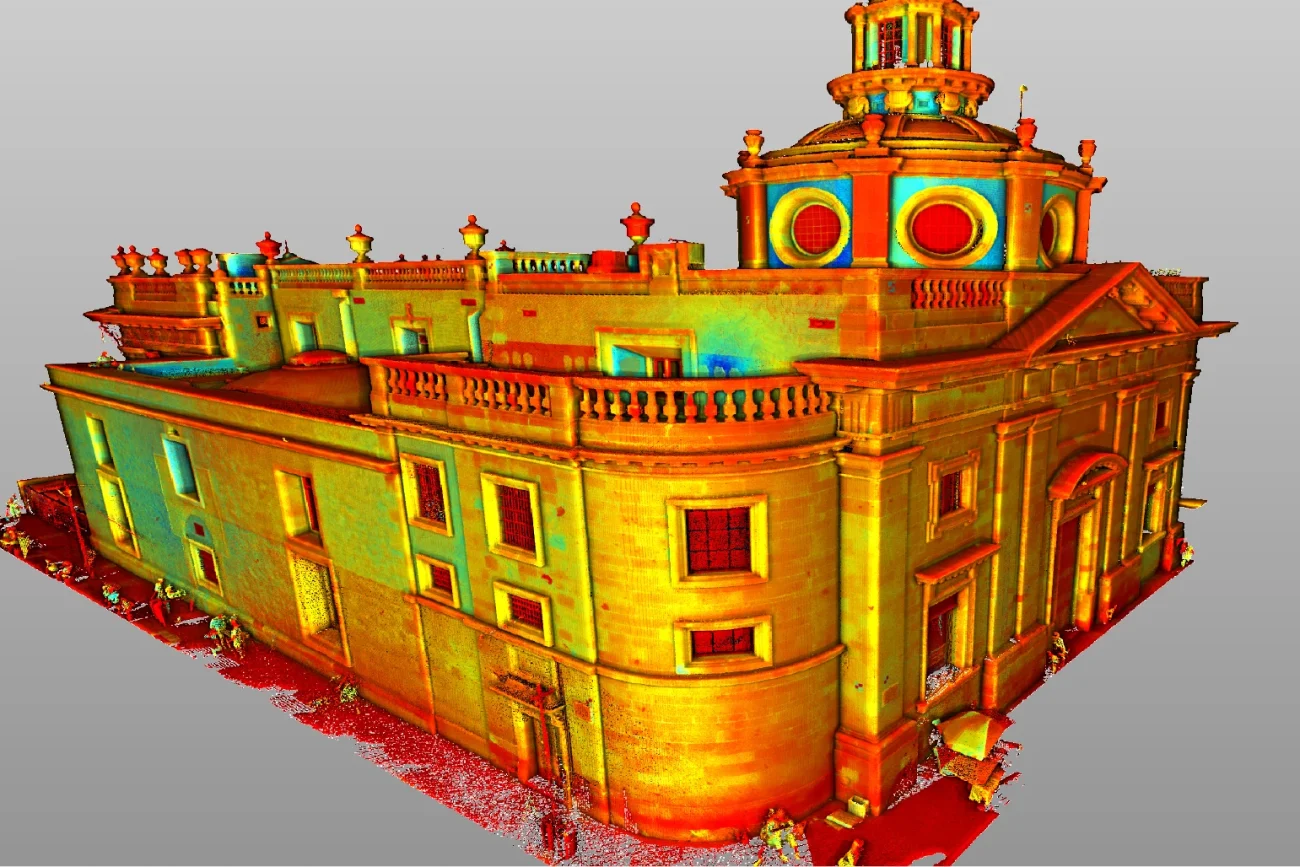

Modelo de nube de puntos en 3D de la Biblioteca Iberoamericana, con una cúpula y detalles ornamentales, utiliza un espectro de mapa de calor de rojo a azul para mostrar las variaciones de elevación o datos en la superficie de la estructura.
Una representación arquitectónica detallada de la histórica Biblioteca Iberoamericana, con columnas, arcos y una cúpula decorativa en el lado derecho, vista desde el frente contra un fondo liso.
Un dibujo lineal gris de un monitor de ordenador que muestra la palabra BIM junto a un edificio estilizado y líneas similares a circuitos, todo ello encerrado dentro de un borde circular

BIM
(Building Information Modeling)

Con la nube de puntos obtenida, se desarrollaron modelos BIM que integraron toda la información relevante de la biblioteca.

Gracias a estos modelos, fue posible facilitar la planificación de las reformas y garantizar una coordinación eficiente entre las disciplinas involucradas en la remodelación, reduciendo riesgos y asegurando una ejecución más organizada.

Una representación arquitectónica detallada de la histórica Biblioteca Iberoamericana, con columnas, arcos y una cúpula decorativa en el lado derecho, vista desde el frente contra un fondo liso.
Un modelo 3D de la Biblioteca Iberoamericana, que presenta una cúpula central, una entrada arqueada y detalles arquitectónicos ornamentados, vistos desde un ángulo elevado contra un fondo liso.
Un modelo 3D de la Biblioteca Iberoamericana, que presenta una cúpula, ventanas arqueadas y detalles arquitectónicos decorativos, visto desde un ángulo elevado sobre un fondo gris claro.
Un dibujo arquitectónico detallado de la Biblioteca Iberoamericana muestra un edificio clásico con un frontón triangular, columnas, puertas arqueadas y elementos decorativos ornamentados, esbozados con líneas negras transparentes y superpuestas sobre un fondo claro.
Representación 3D de un edificio de estilo clásico europeo, de la Biblioteca Iberoamericana, con paredes blancas, ventanas arqueadas, una gran cúpula central y barandillas decorativas en el techo contra un cielo gris claro.
Un modelo renderizado en 3D de un edificio de estilo clásico de la Biblioteca Iberoamericana, con altas columnas en la entrada, una torre abovedada y detalles arquitectónicos decorativos en el techo y la fachada.
Un edificio de piedra con columnas clásicas y detalles ornamentados, conocido como Biblioteca Iberoamericana, se encuentra junto a una estructura blanca más simple, con una fuente en primer plano y una torre abovedada al fondo, bajo un cielo parcialmente nublado.
Un modelo 3D de la Biblioteca Iberoamericana, que presenta una cúpula central, una entrada arqueada y detalles arquitectónicos ornamentados, vistos desde un ángulo elevado contra un fondo liso.
Un modelo 3D de la Biblioteca Iberoamericana, que presenta una cúpula, ventanas arqueadas y detalles arquitectónicos decorativos, visto desde un ángulo elevado sobre un fondo gris claro.
Un dibujo arquitectónico detallado de la Biblioteca Iberoamericana muestra un edificio clásico con un frontón triangular, columnas, puertas arqueadas y elementos decorativos ornamentados, esbozados con líneas negras transparentes y superpuestas sobre un fondo claro.
Representación 3D de un edificio de estilo clásico europeo, de la Biblioteca Iberoamericana, con paredes blancas, ventanas arqueadas, una gran cúpula central y barandillas decorativas en el techo contra un cielo gris claro.
Un modelo renderizado en 3D de un edificio de estilo clásico de la Biblioteca Iberoamericana, con altas columnas en la entrada, una torre abovedada y detalles arquitectónicos decorativos en el techo y la fachada.
Un edificio de piedra con columnas clásicas y detalles ornamentados, conocido como Biblioteca Iberoamericana, se encuentra junto a una estructura blanca más simple, con una fuente en primer plano y una torre abovedada al fondo, bajo un cielo parcialmente nublado.
Un icono gris de un plano arquitectónico enrollado, mostrado dentro de un borde circular

PLANOS AS-BUILT

A partir del modelo BIM, se generaron planos As-Built que reflejaron fielmente las condiciones existentes de la biblioteca.

Estos documentos fueron esenciales para llevar a cabo las reformas, ya que permitieron un diseño basado en datos precisos y adaptado a las características originales del inmueble, asegurando una intervención respetuosa y eficiente.

Dibujo arquitectónico de la Biblioteca Iberoamericana, un edificio de estilo clásico con una cúpula central, columnas y detalles decorativos; líneas discontinuas azules y rojas con etiquetas y medidas abarcan la parte superior de la imagen.
Dibujo arquitectónico de la Biblioteca Iberoamericana, con ornamentación clásica, una entrada arqueada a la izquierda, ventanas centrales y una torre abovedada a la derecha. Arriba aparecen líneas de cota y números en azul.
Plano arquitectónico de la Biblioteca Iberoamericana, que muestra salas y paredes delineadas en blanco con áreas resaltadas en rojo, sobre un fondo oscuro degradado y detallado con varias etiquetas y medidas técnicas.
Escaneo colorido de nube de puntos 3D de la histórica Biblioteca Iberoamericana, que muestra detalles arquitectónicos y variaciones de altura, superpuestos sobre un fondo oscuro con medidas de planos a lo largo de la base.
Dibujo arquitectónico de la Biblioteca Iberoamericana, un edificio de estilo clásico con una cúpula central, columnas y detalles decorativos; líneas discontinuas azules y rojas con etiquetas y medidas abarcan la parte superior de la imagen.
Dibujo arquitectónico de la Biblioteca Iberoamericana, con ornamentación clásica, una entrada arqueada a la izquierda, ventanas centrales y una torre abovedada a la derecha. Arriba aparecen líneas de cota y números en azul.
Plano arquitectónico de la Biblioteca Iberoamericana, que muestra salas y paredes delineadas en blanco con áreas resaltadas en rojo, sobre un fondo oscuro degradado y detallado con varias etiquetas y medidas técnicas.
Escaneo colorido de nube de puntos 3D de la histórica Biblioteca Iberoamericana, que muestra detalles arquitectónicos y variaciones de altura, superpuestos sobre un fondo oscuro con medidas de planos a lo largo de la base.
